La herramienta de edición de cartografía de interior permite al usuario definir sus propias capas vectoriales de cartografía para utilizar en sus simulaciones de propagación en interiores. La herramienta le permite modelar de forma sencilla las paredes y suelos apoyándose en el visor de Xirio, o bien, importar un AutoCAD.

Se puede acceder a la herramienta de edición de cartografía de interior seleccionando el icono desde el gestor de capas de usuario .

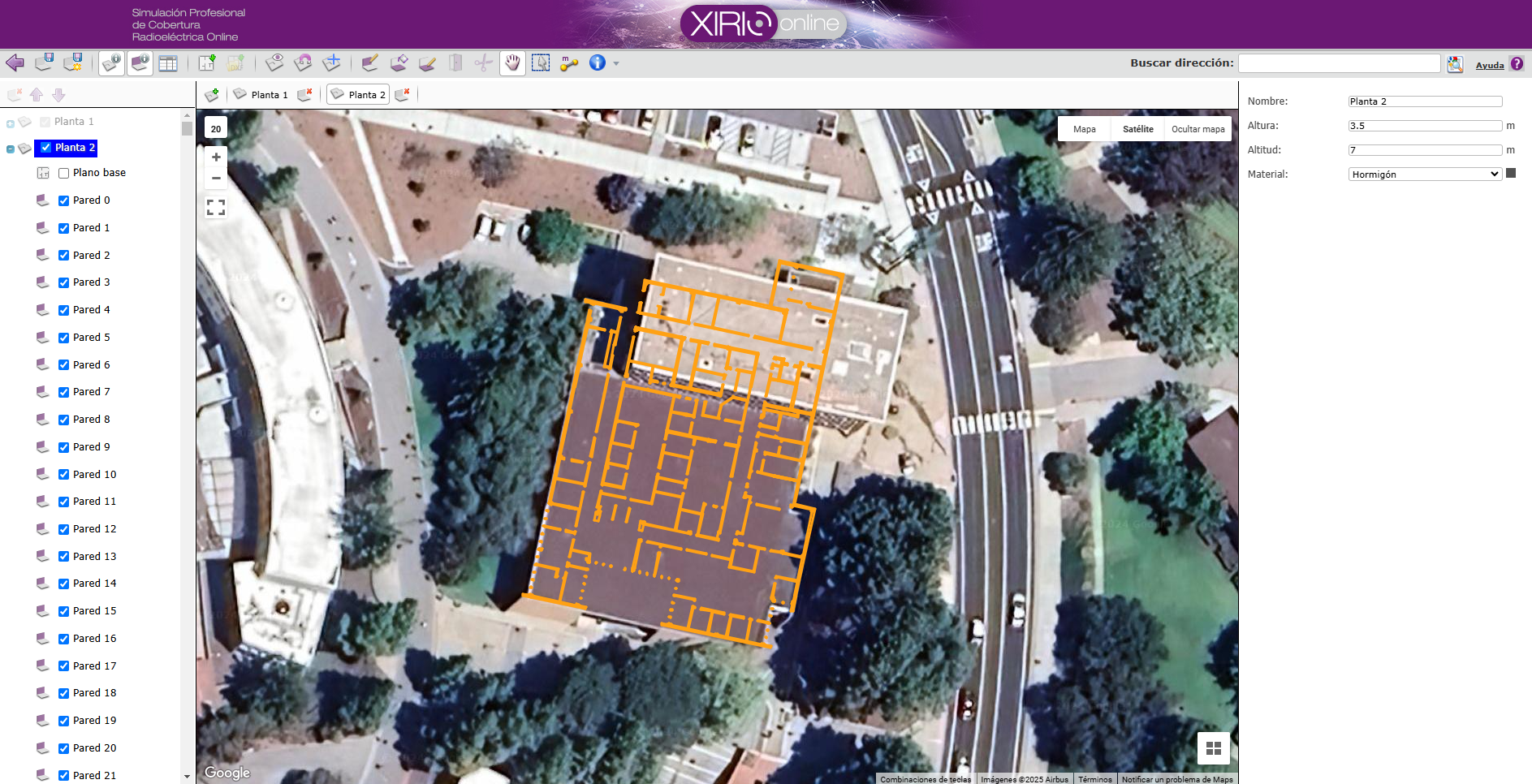

Al pulsar el icono se abrirá una nueva ventana con un visor y una barra de herramientas propia con toda la funcionalidad necesaria para generar las paredes y suelos de la capa.

OPCIONES GENERALES

El icono cierra la ventana del editor sin guardar la capa.

El icono guarda la capa en la cuenta del usuario. En este momento se le solicitará al usuario un nombre y una descripción para la capa.

El icono guarda la capa como una nueva capa en la cuenta del usuario.

El icono muestra/oculta el panel izquierdo con la lista de elementos arquitectónicos (plantas, paredes y suelos).

El icono muestra/oculta el panel derecho de información del elemento seleccionado.

El icono abre la lista de materiales de la capa y sus correspondientes propiedades: nombre, color, pérdidas, etc.

CREAR UNA NUEVA PLANTA

Seleccionando el icono se crea una nueva planta. Esta planta aparecerá en el panel izquierdo de elementos arquitectónicos, junto a todas las paredes y suelos que se creen. Además, al seleccionar esta planta, en el panel derecho de información podremos configurar su nombre, altura, altitud y material del suelo.

La altura de una planta se define como la distancia entre el suelo y el techo de la planta. De este modo las paredes y techos que pertenezcan a una planta no podrán superar su altura.

La altitud de la planta se define como la altura a la que se encuentra el suelo de la planta sobre el nivel de la calle.

Una planta podrá eliminarse en cualquier momento seleccionando el icono . Se eliminarán todas las paredes y suelos asociados a la planta.

Es necesario asociar un plano base a la planta. Seleccionando el icono el usuario podrá subir una imagen desde su ordenador y georreferenciarla sobre el visor de Xirio. El usuario puede desplazar la imagen, modificar su tamaño y rotarla hasta conseguir que la imagen se ajuste perfectamente a su posición real. Esta imagen además se utilizará como capa de visualización al volver a la herramienta de planificación y utilizar esta capa en los cálculos.

También es posible abrir un fichero DXF de AutoCAD, seleccionando el icono , de manera que el usuario obtiene un diseño interior directamente del proyecto importado, sin necesidad de un modelado manual de la capa interior. Para poder seleccionar un archivo es necesario que haya sido previamente subido a los Ficheros de usuario.

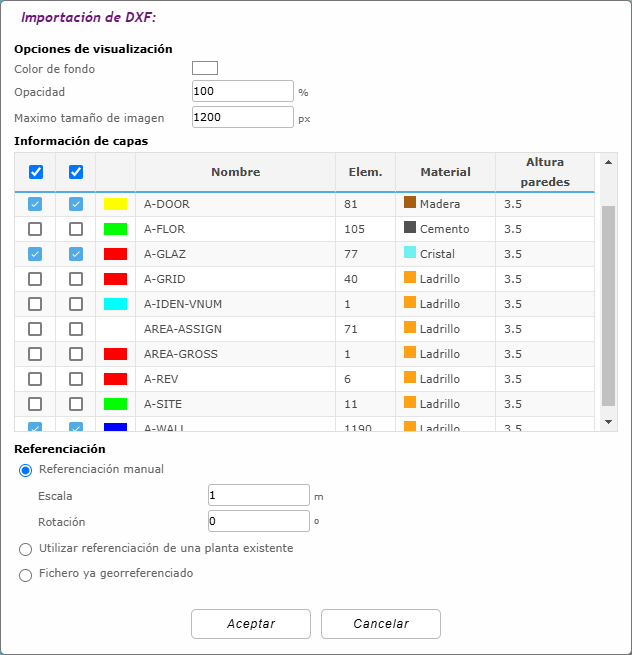

Antes de realizarse la importación, el usuario puede marcar los elementos a importar del fichero para considerarlos o no en el plano, y elegir sus características:

DEFINIR PAREDES Y TECHOS

Una vez creada una planta se puede definir una nueva pared sobre el plano seleccionando el icono . Haciendo click sucesivamente sobre el visor se creará una polilínea que definirá la pared. Para terminar de definir la pared simplemente hay que hacer doble click o click derecho con el ratón sobre el visor.

Al seleccionar esta pared en el panel izquierdo, en el panel derecho de información podremos configurar su nombre, altura y material.

Al crear una nueva pared se toman por defecto la altura y el material de la última pared generada.

Finalmente, si la altura de una pared es menor que la altura de la planta a la que pertenece se crea una apertura en la que podría producirse un efecto de difracción. Es recomendable utilizar este mecanismo para modelar falsos techos.

Se puede definir un nuevo suelo sobre el plano seleccionando el icono . Haciendo click sucesivamente sobre el visor se creará un polígono que definirá el suelo. Para terminar de definir el suelo simplemente hay que hacer doble click o click derecho con el ratón sobre el visor.

Al seleccionar este suelo en el panel izquierdo, en el panel derecho de información podremos configurar su nombre.

Los iconos y permiten ordenar los elementos de la planta.

DUPLICAR UNA PLANTA

Cuando se tiene una planta ya generada, si volvemos a seleccionar el icono para añadir una segunda planta, el usuario puede elegir alguna de las plantas ya existentes para realizar una copia. De esta manera la segunda planta contará con el plano base, paredes y suelos de la planta copiada.

Además, al seleccionar el icono para subir un plano base para la nueva planta, se podrá realizar una copia del plano base de alguna de las plantas ya existentes. El usuario puede subir una nueva imagen y georreferenciarla, duplicar el plano base de otra planta, o subir una nueva planta aprovechando la referenciación del plano de otra planta. En este último caso, para obtener un resultado satisfactorio, es necesario que las imágenes tengan el mismo tamaño y coincidan perfectamente.

HERRAMIENTAS

El icono muestra/oculta sobre el visor la planta que haya por debajo de la planta seleccionada. Su nivel de transparencia permite usarlo como guía para dibujar nuevos elementos en la planta seleccionada.

El icono activa/desactiva la ayuda de dibujo de magnetismo. Al dibujar nuevas paredes sobre el plano, se fuerza la posición de los nuevos vértices de la pared sobre vértices o paredes ya existentes.

El icono activa/desactiva la ayuda de dibujo de perpendiculares. Al dibujar nuevas paredes sobre el plano, se fuerza la posición de los nuevos vértices de la pared sobre una posición perpendicular a una pared ya existente.

El icono ayuda a generar automáticamente los suelos de la planta a partir de las paredes existentes. Al desplazar el cursor sobre el visor se resalta sobre el plano el suelo propuesto. Haciendo doble click sobre el visor se van añadiendo secciones hasta completar todo el suelo de la planta.

El icono crea puertas en una pared. Una vez seleccionada, al desplazar el cursor sobre una pared, éste se transforma indicando que es posible crear una apertura haciendo click. En este momento se requiere que el usuario introduzca el tamaño de la puerta. La pared se dividirá en dos partes en el punto seleccionado.

El icono corta una pared. Una vez seleccionada, al desplazar el cursor sobre una pared, éste se transforma indicando que es posible crear una apertura haciendo click. La pared se dividirá en dos partes en el punto seleccionado.

El icono libera la herramienta de dibujo seleccionada y permite usar la herramienta de arrastre en el visor.

El icono permite seleccionar varios elementos arrastrando el cursor para abarcarlos.

El icono permite medir la distancia y azimut entre dos puntos, seleccionando uno de los puntos y arrastrando el cursor hacia el otro.

Finalmente el usuario dispone de una serie de aceleradores de teclado, que se pueden consultar pulsando , y que se activan manteniendo pulsadas las siguientes teclas:

•Ctrl: Añadir un elemento a la selección

•Del: Borrar elemento seleccionado

•M: Activar el magnetismo

•O: Activar ayuda de perpendiculares

•A/0: Añadir un vértice a una pared

•I: Insertar un vértice en una pared

•Q: Borrar un vértice de una pared

•Z: Desasociar vértices al pinchar y arrastrar sobre el visor

•U: Eliminar el último vértice añadido
