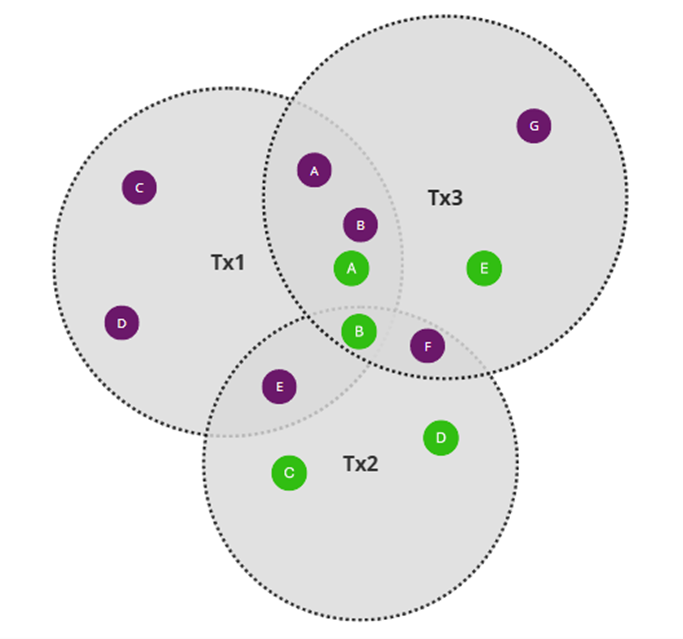

Se presenta un escenario similar al ejemplo 1 y al ejemplo 2, con 3 transmisores y mismas coberturas, con el mismo grupo de 7 puntos (color morado) pero con otro grupo de 5 puntos (color verde), donde la magnitud de cálculo son unidades de la capa de puntos, habiendo una unidad en cada punto, el peso es igual a 1 para el grupo morado y 2 para el grupo verde, el mínimo es igual a 0 para ambos, el máximo es igual a 3 para el grupo morado y 2 para el grupo verde, y la saturación se encuentra definida en 4 para el grupo morado y 3 para el grupo verde.

El proceso en este escenario sería el descrito a continuación.

ITERACIÓN 1

Paso 1: Analizar coberturas

Cobertura objetivo: Puntos A, B, C, D, E, F, G morados y puntos A, B, C, D, E verdes (12 unidades).

Cobertura Tx1: Puntos A, B, C, D, E morados y puntos A, B verdes (7 unidades).

Cobertura Tx2: Puntos E, F morados y puntos C, D verdes (5 unidades).

Cobertura Tx3: Puntos A, B, F, G morados y puntos A, B, E verdes (9 unidades).

Paso 2: Puntuar y elegir el transmisor más prioritario

Factores que pueden modificar la puntuación:

•El peso de la capa para las unidades es 1 para el grupo morado y 2 para el grupo verde, así que las puntuaciones del grupo verde se multiplicarán por 2.

•Por defecto, los multiplicadores están a 1 y las adiciones a 0, así que las puntuaciones no cambian.

•Por defecto, no hay ningún transmisor con prioridad fijada manualmente ni marcado con "priorizar siempre", así que las puntuaciones no cambian.

Siguiendo el mismo proceso que en los ejemplos anteriores, se calculan las puntuaciones con los puntos morados y verdes por separado, se modifican según estos factores, se suman, y el que más puntuación tenga es el transmisor elegido. Teniendo en cuenta que la puntuación en caso de saturación será 0.001, en la primera iteración quedaría:

P(Tx1) = 0.001 + 2/2*2 = 2.001

P(Tx2) = 2/3 + 0.001*2 = 0.669

P(Tx3) = 0.001 + 0.001*2 = 0.003

Se elige Tx1 por tener la mayor puntuación.

Paso 3: Eliminar de la cobertura objetivo lo cubierto por el transmisor elegido

Como Tx1 cubría los puntos A, B, C, D, E morados y los puntos A, B verdes, la cobertura del resto de transmisores se actualiza quitando esos puntos.

ITERACIÓN 2

Paso 1: Analizar coberturas

Cobertura objetivo: Puntos F, G morados y puntos C, D, E verdes (5 unidades).

Cobertura Tx2: Punto F morado y puntos C, D verdes (3 unidades).

Cobertura Tx3: Puntos F, G morados y punto E verde (3 unidades).

Paso 2: Puntuar y elegir el transmisor más prioritario

Las puntuaciones del grupo verde se multiplicarán por 2. No hay más factores que modifiquen la puntuación.

P(Tx2) = 1/3 + 2/2*2 = 2.333

P(Tx3) = 2/3 + 1/2*2 = 1.667

Se elige Tx2 por tener la mayor puntuación.

Paso 3: Eliminar de la cobertura objetivo lo cubierto por el transmisor elegido

Se quitan el punto F morado y los puntos C, D verdes que cubría Tx2.

ITERACIÓN 3

Paso 1: Analizar coberturas

Cobertura objetivo: Punto G morado y punto E verde (2 unidades).

Cobertura Tx3: Punto G morado y punto E verde (2 unidades).

Paso 2: Puntuar y elegir el transmisor más prioritario

Las puntuaciones del grupo verde se multiplicarán por 2. No hay más factores que modifiquen la puntuación.

P(Tx3) = 1/3 + 1/2*2 = 1.333

Se elige Tx3.

RESULTADO FINAL (ORDENADO POR PUNTUACIÓN)

Tx2 cubre 3 unidades y obtiene puntuación 2.333.

Tx1 cubre 7 unidades y obtiene puntuación 2.001.

Tx3 cubre 2 unidades y obtiene puntuación 1.333.
